KPS自動一體化污水提升設備資料

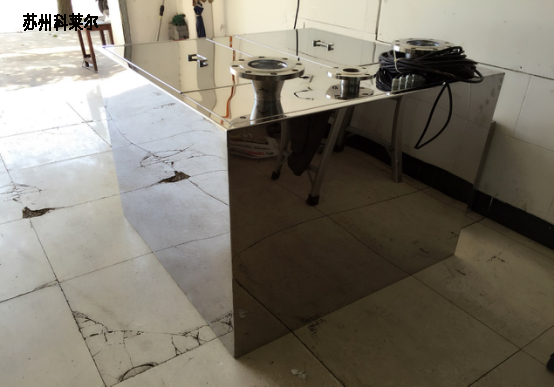

一、產品圖展示
二、產品介紹
全自動污水提升設備解決了傳統地下室設置集污水池(箱)配以污水泵的弊端，當?shù)叵率椅鬯荒芤揽恐亓α魅胧彝馕鬯芫W(wǎng)中去時，傳統的解決方法是在地下室設置集污水池(箱)配以污水泵。然而，這種污水壓力排放形式存在諸多弊端，如污水中的雜物極易造成堵塞，必須定時清掏和粉碎，既便如此，也很難避免排污泵因堵塞而損壞，而清掏過程中污水散發的臭味污染周圍環撞更是令人難以接受。本設備的研制成功和推廣應用，從根本上解決了原有地下建筑污水排放的弊端。傳統污水坑會有臭味散發出來污染環境，滲漏侵蝕地下建筑物基礎，不易清掏、極易堵塞、故障率高等諸多問題。
三、應用領域及使用環境
1 、建筑物地下室。
2、地下商場、醫院、化工廠、地下車庫及大中小型酒店。
3、衛生間普通生活污水排放。
4、地鐵、火(汽)車站、機場、地下過街通道或塞外小型無人值守污水坑(池)的污水提升排放。
5、餐廳、飯店、食堂、肉食品加工企業。

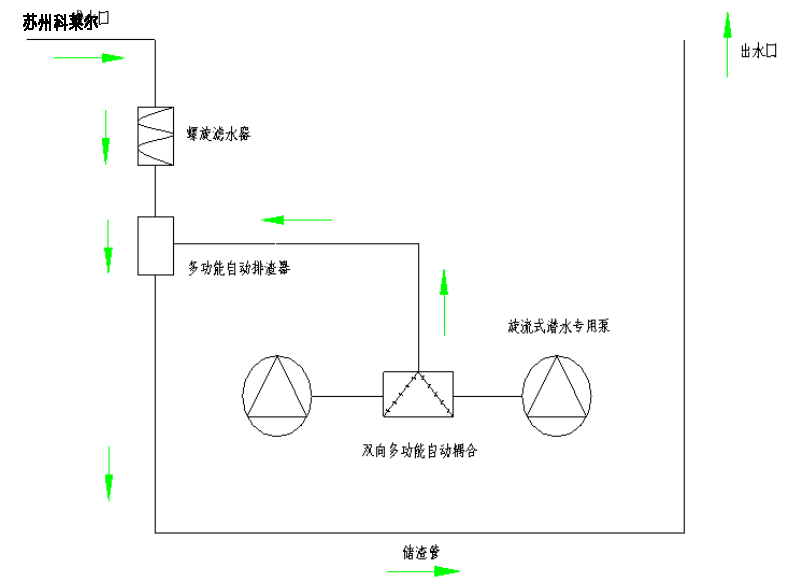

四、工藝流程圖
五、主要工作流程及原理
全自動地下室污水排放設備主要有集(污)水箱、提升泵、控制柜以及相應的固液分離器、雜物緩存器、管道、閥門等組成。當污水通過系統管道進入設備時，先通過固液分離器過濾出大于8mm的雜物，水進入集水箱，當集(污)水箱內的污水達到設定的最高水位時，液位控制器發出信號，通過控制柜啟動1#或2#系統開始排水，此時帶壓的污水推動單向閥關閉通向固液分離器一段的通道，向下將緩存器內的雜物排出起到反沖洗作用，當集(污)水箱內污水減少、水位下降至設定的低水位時，液位傳感器將信號傳遞到控制柜，指令工作中的提升泵停止運行。控制柜內已設定自動程序，提升泵協和2#互為備用、自動交替轉換起、停，超高水位時也可同時起動，全自動運行無須專人看管。當設備出現故障時，報警系統會自動啟動，報警指示燈問爍，同時發出警報提示用戶，控制柜設有手動操作系統，也可在現場手動應急啟停水泵。設備除雙泵控制外，還有單泵和四泵配置。單泵配置設備;故只限用于地下塞內污水偶爾排放，排放規律可控制，且污水量必須小于單泵提升能力的場所。因泵配置是提升泵一用一備，適用于污水高峰時流量較大的情況，因污水流入集水箱水流量較大，配有四泵時流通介面也相應擴大，接納的污水流量也相應增加，一臺提升泵在運行時，不會影響其它進入口進水，隨著集水箱內的水位的升高，在控制柜的控制下，四臺泵中最多可有兩臺泵先后啟動，以滿足變化較大的污水流量。四臺泵交替使用，互為備用。
六、設備使用條件
1 、普通生活污水的提升及各種污水的提升與排放，新建筑物使用前必須清除干凈管道內的建筑垃圾。
2、污水的PH值范圍為( PH值~2) 。
3、污水的溫度在0-40"C之間。
4、電源為380V( 土10%) ，50Hz。
5、污水的密度運1600kg/m2 0
6、可排出能在污水管道中自由流動的所有雜物。
7、設備在小于運90%濕度的環境中工作。
七、技術標準
1、《地下污水提升裝置技術條件》CJ/T380-2011。
技術要求：
（1）裝置內水泵臺數：2臺
（2）液位控制方式：采用精確的液位浮球開關；
（3）電機性能：防護等級：IP68，絕緣等級：F級；
（4）電氣參數：工作電壓：380V±10%，工作頻率：50Hz±5%；
（5）出口形式：垂直法蘭接口；
（6）不堵塞：設有固液分離裝置，水泵葉輪不接觸雜物，不會造成纏繞與堵塞，延長其使用壽命；
（7）無污染：水箱采用全密封的活動頂蓋設計，污水在密封狀態下儲存與排放，不外溢、無臭；
（8）無沉淀免清掏：獨特的反沖洗裝置，能隨時有效地沖洗水箱內沉積物，確保水箱內自動保持清潔，無沉積物沉積，避免日常清掏；
（9）控制方式：除采用液位浮球自動控制，另外還設有超限水位聲光報警功能，手/自動操作功能；
（10）設備配置：包括箱體、水泵、不銹鋼出水管、橡膠密封件、緊固件、出水管及管接件、止回閥、智能控制箱、底座及附件等。
（11）設備水箱采用SUS304不銹鋼材質平板焊接而成，箱壁、箱底板厚度2mm；箱蓋為了方便維護檢修，采用1.5mm厚，并配有提手和搭扣，便于檢查維護；
（12）設備配套進出水管路、止回閥、固液分離裝置、安全裝置等采用304不銹鋼材質，防腐性較好，螺栓采用304不銹鋼材質，底座采用碳鋼防腐防銹處理；
（13）控制系統：帶有運行狀態指示和故障報警等功能，能夠?qū)崿F(xiàn)無人值守，自動運行，并能實現遠程控制，受項目樓宇自控系統監控、控制設備狀態；
（14）設備裝配要求：焊接件及安裝的焊接部位的焊縫應牢固、光滑美觀、無假焊、漏焊等缺陷，焊渣與藥皮應清除干凈。各連接部位應牢固可靠，緊固件無松動，各管道、電氣元器件及線路等應布置整齊合理。
（15）安裝方式：地下負層地面落地安裝，也可坑內安裝。
八、設備選型
注：如選型表中無您所需規格可為您定制。
一、產品圖展示
二、產品介紹
全自動污水提升設備解決了傳統地下室設置集污水池(箱)配以污水泵的弊端，當?shù)叵率椅鬯荒芤揽恐亓α魅胧彝馕鬯芫W(wǎng)中去時，傳統的解決方法是在地下室設置集污水池(箱)配以污水泵。然而，這種污水壓力排放形式存在諸多弊端，如污水中的雜物極易造成堵塞，必須定時清掏和粉碎，既便如此，也很難避免排污泵因堵塞而損壞，而清掏過程中污水散發的臭味污染周圍環撞更是令人難以接受。本設備的研制成功和推廣應用，從根本上解決了原有地下建筑污水排放的弊端。傳統污水坑會有臭味散發出來污染環境，滲漏侵蝕地下建筑物基礎，不易清掏、極易堵塞、故障率高等諸多問題。
三、應用領域及使用環境
1 、建筑物地下室。
2、地下商場、醫院、化工廠、地下車庫及大中小型酒店。
3、衛生間普通生活污水排放。
4、地鐵、火(汽)車站、機場、地下過街通道或塞外小型無人值守污水坑(池)的污水提升排放。
5、餐廳、飯店、食堂、肉食品加工企業。
四、工藝流程圖
五、主要工作流程及原理
全自動地下室污水排放設備主要有集(污)水箱、提升泵、控制柜以及相應的固液分離器、雜物緩存器、管道、閥門等組成。當污水通過系統管道進入設備時，先通過固液分離器過濾出大于8mm的雜物，水進入集水箱，當集(污)水箱內的污水達到設定的最高水位時，液位控制器發出信號，通過控制柜啟動1#或2#系統開始排水，此時帶壓的污水推動單向閥關閉通向固液分離器一段的通道，向下將緩存器內的雜物排出起到反沖洗作用，當集(污)水箱內污水減少、水位下降至設定的低水位時，液位傳感器將信號傳遞到控制柜，指令工作中的提升泵停止運行。控制柜內已設定自動程序，提升泵協和2#互為備用、自動交替轉換起、停，超高水位時也可同時起動，全自動運行無須專人看管。當設備出現故障時，報警系統會自動啟動，報警指示燈問爍，同時發出警報提示用戶，控制柜設有手動操作系統，也可在現場手動應急啟停水泵。設備除雙泵控制外，還有單泵和四泵配置。單泵配置設備;故只限用于地下塞內污水偶爾排放，排放規律可控制，且污水量必須小于單泵提升能力的場所。因泵配置是提升泵一用一備，適用于污水高峰時流量較大的情況，因污水流入集水箱水流量較大，配有四泵時流通介面也相應擴大，接納的污水流量也相應增加，一臺提升泵在運行時，不會影響其它進入口進水，隨著集水箱內的水位的升高，在控制柜的控制下，四臺泵中最多可有兩臺泵先后啟動，以滿足變化較大的污水流量。四臺泵交替使用，互為備用。
六、設備使用條件
1 、普通生活污水的提升及各種污水的提升與排放，新建筑物使用前必須清除干凈管道內的建筑垃圾。
2、污水的PH值范圍為( PH值~2) 。
3、污水的溫度在0-40"C之間。
4、電源為380V( 土10%) ，50Hz。
5、污水的密度運1600kg/m2 0
6、可排出能在污水管道中自由流動的所有雜物。
7、設備在小于運90%濕度的環境中工作。
七、技術標準
1、《地下污水提升裝置技術條件》CJ/T380-2011。
技術要求：
（1）裝置內水泵臺數：2臺
（2）液位控制方式：采用精確的液位浮球開關；
（3）電機性能：防護等級：IP68，絕緣等級：F級；
（4）電氣參數：工作電壓：380V±10%，工作頻率：50Hz±5%；
（5）出口形式：垂直法蘭接口；
（6）不堵塞：設有固液分離裝置，水泵葉輪不接觸雜物，不會造成纏繞與堵塞，延長其使用壽命；
（7）無污染：水箱采用全密封的活動頂蓋設計，污水在密封狀態下儲存與排放，不外溢、無臭；
（8）無沉淀免清掏：獨特的反沖洗裝置，能隨時有效地沖洗水箱內沉積物，確保水箱內自動保持清潔，無沉積物沉積，避免日常清掏；
（9）控制方式：除采用液位浮球自動控制，另外還設有超限水位聲光報警功能，手/自動操作功能；
（10）設備配置：包括箱體、水泵、不銹鋼出水管、橡膠密封件、緊固件、出水管及管接件、止回閥、智能控制箱、底座及附件等。
（11）設備水箱采用SUS304不銹鋼材質平板焊接而成，箱壁、箱底板厚度2mm；箱蓋為了方便維護檢修，采用1.5mm厚，并配有提手和搭扣，便于檢查維護；
（12）設備配套進出水管路、止回閥、固液分離裝置、安全裝置等采用304不銹鋼材質，防腐性較好，螺栓采用304不銹鋼材質，底座采用碳鋼防腐防銹處理；
（13）控制系統：帶有運行狀態指示和故障報警等功能，能夠?qū)崿F(xiàn)無人值守，自動運行，并能實現遠程控制，受項目樓宇自控系統監控、控制設備狀態；
（14）設備裝配要求：焊接件及安裝的焊接部位的焊縫應牢固、光滑美觀、無假焊、漏焊等缺陷，焊渣與藥皮應清除干凈。各連接部位應牢固可靠，緊固件無松動，各管道、電氣元器件及線路等應布置整齊合理。
（15）安裝方式：地下負層地面落地安裝，也可坑內安裝。
八、設備選型
| 序號 | 設備型號 | 額定排污量 | 適用揚程 | 排污泵功率 | 水 箱 容 積 | 外形尺寸 | |
| m³/h | l/s | M | KW | L | (L)*(W)*(H)mm | ||
| 1 | KSP-7-0.75/F | 7 | 1.9 | 15 | 0.75 | 800 | 800*800*1000 |
| 2 | KSP-15-1.1/F | 10 | 2.7 | 15 | 1.1 | 800 | 800*800*1000 |
| 3 | KSP-15-1.5/F | 15 | 4.2 | 15 | 1.5 | 1000 | 1000*1000*1100 |
| 4 | KSP-15-1.5/F | 15 | 4.2 | 20 | 1.5 | 1000 | 1000*1000*1100 |
| 5 | KSP-15-2.2/F | 15 | 4.2 | 25 | 2.2 | 1000 | 1000*1000*1100 |
| 6 | KSP-20-2.2/F | 20 | 5.6 | 15 | 2.2 | 1000 | 1000*1000*1100 |
| 7 | KSP-20-3.0/F | 20 | 5.6 | 20 | 3.0 | 1000 | 1000*1000*1100 |
| 8 | KSP-20-3.0/F | 20 | 5.6 | 25 | 3.0 | 1000 | 1000*1000*1100 |
| 9 | KSP-25-3.0/F | 25 | 6.9 | 15 | 3.0 | 1200 | 1220*1000*1100 |
| 10 | KSP-25-3.0/F | 25 | 6.9 | 20 | 3.0 | 1200 | 1220*1000*1100 |
| 11 | KSP-25-4.0/F | 25 | 6.9 | 25 | 4.0 | 1200 | 1220*1000*1100 |
| 12 | KSP-30-3.0/F | 30 | 8.3 | 15 | 3.0 | 1200 | 1220*1000*1100 |
| 13 | KSP-30-3.0/F | 30 | 8.3 | 20 | 3.0 | 1200 | 1220*1000*1100 |
| 14 | KSP-30-4.0/F | 30 | 8.3 | 25 | 4.0 | 1200 | 1220*1000*1100 |
| 15 | KSP-35-3.0/F | 35 | 9.7 | 15 | 3.0 | 1500 | 1220*1220*1100 |
| 16 | KSP-35-4.0/F | 35 | 9.7 | 20 | 4.0 | 1500 | 1220*1220*1100 |
| 17 | KSP-35-4.0/F | 35 | 9.7 | 25 | 4.0 | 1500 | 1220*1220*1100 |
| 18 | KSP-40-3.0/F | 40 | 11 | 15 | 3.0 | 1800 | 1220*1220*1300 |
| 19 | KSP-40-4.0/F | 40 | 11 | 20 | 4.0 | 1800 | 1220*1220*1300 |
| 20 | KSP-40-5.5/F | 40 | 11 | 25 | 5.5 | 1800 | 1220*1220*1300 |
| 21 | KSP-50-4.0/F | 50 | 14 | 15 | 4.0 | 1800 | 1220*1220*1300 |
| 22 | KSP-50-5.5/F | 50 | 14 | 20 | 5.5 | 1800 | 1220*1220*1300 |
| 23 | KSP-65-5.5/F | 65 | 18 | 15 | 5.5 | 2200 | 1500*1220*1300 |
| 24 | KSP-65-5.5/F | 65 | 18 | 20 | 5.5 | 2200 | 1500*1220*1300 |
| 25 | KSP-80-7.5/F | 80 | 22 | 15 | 7.5 | 2200 | 1500*1220*1300 |
| 26 | KSP-80-7.5/F | 80 | 22 | 20 | 7.5 | 2200 | 1500*1220*1300 |
